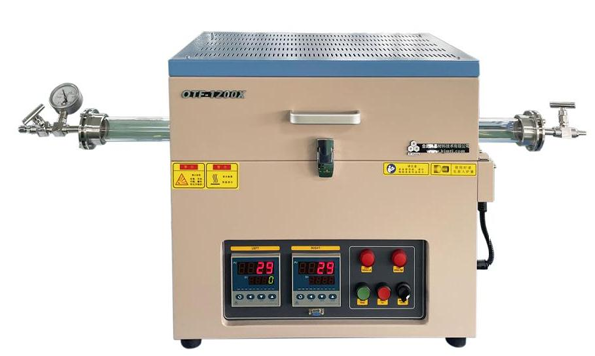

1200°Cデュアルゾーンオープンチューブ炉（オプションで60、80、または100 mmの石英管とフランジ）
1. デュアルゾーンスプリットチューブ炉は、勾配焼鈍、セグメント焼結、材料の多段階合成などの実験シナリオに完全に適合しており、大学の科学研究や新エネルギー企業の小規模な試験研究開発に特に適しています。
2. デュアルゾーン分割チューブ炉は、60mm/80mm/100mmの石英チューブとサポートフランジをサポートし、さまざまなプロセスニーズに対応します。
3. デュアルゾーンスプリットチューブ炉はPIDインテリジェント温度制御システムを搭載し、シングルゾーン温度制御精度は±1℃、50段階のプログラム温度制御をサポートしています。デュアルゾーンスプリットチューブ炉の実験信頼性は高いです。
- Shenyang Kejing
- 瀋陽、中国
- 10営業日
- 50セット
- 情報
材料研究やプロセス開発において、次のような問題に直面していませんか?
● 同時に比較実験を実施する必要がありますが、単一温度ゾーン炉の制限により制限されていますか?
● サンプルのロードプロセスは面倒で時間がかかり、実験の効率と操作の安全性に影響しますか?
● プロセスごとに反応管の仕様が異なり、機器の互換性が不十分ですか?
OTF-1200X-II オープン型真空管炉は、お客様のために設計されています。この装置は、デュアルゾーン独立温度制御の柔軟性とオープン構造の利便性を完璧に組み合わせ、さまざまな仕様の 60/80/100mm 石英管をサポートし、研究と生産のための信頼性の高い熱処理プラットフォームを提供します。
デュアルゾーンスプリットチューブ炉の導入：

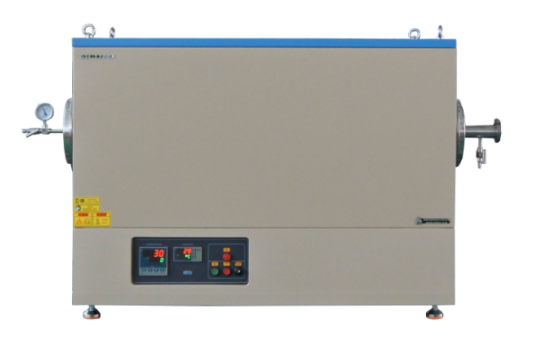

デュアルゾーンスプリットチューブ炉OTF-1200X-IIは、最高温度1200℃のCE認証取得済みデュアル温度ゾーンチューブ炉です。2つの温度ゾーンの温度制御手順を調整することで、炉管内の温度場を形成でき、温度勾配を形成します。デュアルゾーンスプリットチューブ炉の2つの温度ゾーンは、それぞれ独立した2つの温度制御システムによって制御され、どちらもPID50プログラマブル温度制御です。デュアルゾーンスプリットチューブ炉は、CVD法を用いてナノ材料を成長させ、様々な薄膜を作製することができます。
デュアルゾーンスプリットチューブ炉の利点：
· デュアルゾーンスプリットチューブ炉の最高温度は 1200℃ に達します。
· デュアルゾーン分割チューブ炉は ABB の電気部品を採用しています。
・開放型真空管炉には長さ200mmの加熱ゾーンが2つあり、独立して温度を制御できます。
・開放型真空管炉は二重ハウジング構造を採用し、空冷システムを備えているため、ハウジングの表面温度を優先的に下げることができます。
・開放型真空管炉の炉内表面には米国から輸入した高温アルミナコーティングが施されており、機器の加熱効率を向上させ、機器の耐用年数を延ばすことができます。
・開放型真空管炉は、実験の安全性を高めるためにドア開閉と電源オフ機能を備えています。
技術的パラメータ2ゾーン分割チューブ炉のs：
| 製品名 | 1200°Cデュアルゾーンオープンチューブ炉（オプションで60、80、または100 mm石英管とフランジ）OTF-1200X-II |
| 2ゾーンスプリットチューブ炉の基本パラメータ | · 電源: 交流 220V 50Hz · 電力: 3kW · 最高温度：1200℃（<1時間） ・連続使用温度：1100℃ · 推奨加熱速度：≤10℃/分 · 熱電対：K型 · 発熱体：フェロモリブデン-クロム-アルミニウムドープ · 加熱ゾーンの長さ：400mm |
石英管サイズ （オプション） | · 外径1インチ×内径19インチ×1000mm · 外径50×内径44×1000mm · 外径60×内径55×1000mm · 外径80×内径75×1000mm · 外径100×内径95×1000mm |
| シーリングフランジ | · SS304ステンレス鋼の真空フランジと高温シリコンシールリングのペアを使用してシールします。 ・2つのニードルバルブは2つのフランジに別々に設置されています · 片側フランジに真空圧力計が取り付けられています |
フランジアクセサリ （オプション） | ・2ゾーン分割管状炉のフランジには、φ8パゴダノズルコネクタが装備されています。より高い排気速度を得るために、KF25アダプタをご使用ください。 · 炉管へのガスの通過を改善するために、1/4"ステンレス鋼スリーブジョイントを選択できます。 · KF25真空ポートフランジを購入できます · フランジブラケットは購入可能です |
| 2ゾーン分割管状炉の温度制御システム | 2つの温度ゾーンは2つの独立した温度制御システムによって制御されます ・YD858P型温度コントローラ付属 · PID自動温度制御システム · インテリジェントな50セグメントのプログラム可能な制御 ・温度制御精度：±1℃ · デフォルトのDB9 PC通信接続ポート · MET認定に合格 · オプションのコンピュータ温度制御ソフトウェア（YD858Pシリーズコントローラ用）は、加熱曲線を制御し、データをエクスポートするために使用されます。 |
温度校正 （オプション） | 2ゾーンスプリットチューブ炉の温度校正を定期的に行うことで、温度精度と均一性を維持できます。この作業を支援する簡易校正キットを当社からご購入いただけます。 完全なキャリブレーションキットには以下が含まれます。 · 48”L(1/4”外径) K型熱電対校正 · オメガ温度校正器 · 熱電対補償線 |
| 2ゾーンスプリットチューブ炉の真空システム | モデル: VRD-8 · ポンプ速度: 2.2L/s ・モーター出力：370W · 到達圧力：5×10-1パ（無負荷） · より高い真空度を得るために、当社の他の高真空システムを選択することもできます。 |
| 2ゾーンスプリットチューブ炉のサイズ | · 閉じた時の寸法：長さ1270 x 幅400 x 高さ540 んん · 電源オン時の寸法：長さ1270 x 幅560 x 高さ750 んん · サイズの長さには炉管とフランジの長さが含まれます |
| 正味金額 | · 約40kg |
| 品質保証 | 2 ゾーン分割チューブ炉には 1 年間の保証と生涯にわたるメンテナンスが付属します。 特記事項： ・発熱体、石英管、サンプルるつぼなどの消耗品は含まれていません。 · 腐食性ガスや酸性ガスの使用による損傷は保証の対象外です |
| 品質認証 | · 2ゾーン分割チューブ炉はCE認証を取得しました · 証明書番号: M.2021.206.C67997 · お客様が認証料を支払った場合、当社は2ゾーン分割管状炉1台がドイツのTUV認証またはCAS認証に合格することを保証します。 |
| 使用上の注意 | ・石英管内の空気圧は0.02MPa（相対空気圧）を超えてはなりません。 ・ガスボンベ内の空気圧が高いため、石英管にガスを導入する際には、ガスボンベに減圧弁を取り付ける必要があります。安全を確保するため、0.02MPa未満の圧力で使用することをお勧めします。当社から減圧弁をご購入いただくことをお勧めします。当社の減圧弁の範囲は0.01MPa～0.1MPaで、より正確で安全な使用が可能です。 ・サンプル加熱実験では、炉管フランジ端の排気バルブと吸気バルブを閉じることは推奨されません。サンプル加熱のためにバルブを閉じる必要がある場合は、常に圧力計の数に注意する必要があります。圧力計の数が0.02MPaを超える場合は、事故（炉管の破損、フランジの飛散など）を防ぐために、直ちにベントバルブを開けてください。 ・可燃性、爆発性、毒性ガスの使用は推奨しておりません。技術的な理由により、どうしても可燃性、爆発性、毒性ガスを使用する必要がある場合は、お客様ご自身で適切な防爆対策を講じてください。当社は、可燃性、爆発性、毒性ガスの使用に起因する関連問題について一切責任を負いません。 |
| コンプライアンス | CE 認証、UL 認証、CSA 認証は追加料金でご利用いただけます。 |
デュアルゾーンスプリットチューブ炉の温度均一性校正方法：
1. 適合機器の準備：計量・認証済みのK型熱電対を3～5本選び、2ゾーン分割管状炉の加熱ゾーンの長さに合わせて均等に配置します。熱電対プローブは石英製サンプルボートに固定し、2つのゾーンの中央と両端に配置して、炉管の内壁との接触を避けます。
2. 校正パラメータの設定：開放型真空管炉の目標温度を一般的な動作温度に設定し、加熱速度は日常の実験に基づいて設定します。目標温度に到達後、炉内の温度を安定させるために60分間保温します。
3. データ記録と分析：2ゾーン分割管状炉の温度制御システムまたは外部データレコーダーを介して、各熱電対の温度データをリアルタイムで記録します。記録は5分ごとに行われ、断熱段階の最後の30分間のデータから平均値が算出されます。単一ゾーン内のポイント間の温度差は±5℃以下である必要があります。
4. 調整と最適化: 特定のゾーンの温度均一性が標準に達していない場合は、2 ゾーン分割チューブ炉の対応する加熱ゾーンの電力配分ノブを調整するか、加熱ワイヤが緩んでいないかどうかを確認し、標準を満たすまで校正プロセスを繰り返し、校正後にデータをアーカイブしておきます。
開放型真空管炉に関するよくある質問
Q: 石英管の仕様はどのように選択すればよいですか?
A: φ60mmは、サンプル数が少なく、雰囲気消費量に敏感な実験に適しています。φ80mmは、サンプル容量と雰囲気流量のバランスが取れる一般的な仕様です。φ100mmは、大型サンプルや大流量雰囲気を必要とするプロセスに適しています。必要に応じて、当社のエンジニアが専門的な開放型真空管炉の選定に関するご提案をいたします。
Q: 2 ゾーン分割チューブ炉の 2 温度ゾーンではどのような特殊なアプリケーションを実現できますか?
A: 2ゾーン分割管状炉の2つの温度ゾーンに異なる温度を設定することで、傾斜材料を調製し、傾斜焼結を実現できます。また、2ゾーン分割管状炉の1つの温度ゾーンを前駆体の蒸発に、もう1つの温度ゾーンを堆積に使用して化学蒸着を実現することもできます。さらに、開放型真空管状炉では、異なるサンプルを同一条件下で同時に処理できるため、比較実験を行うことができ、実験効率を向上させることができます。
Q: 開放型真空管炉のメンテナンスではどのような点に注意する必要がありますか?
A：加熱システムを正常に動作させるには、発熱体の抵抗値を定期的に点検する必要があります。また、石英管は不純物が実験結果に影響を与えるのを防ぐため、清潔に保つ必要があります。さらに、開放型真空管炉の耐用年数を延ばすには、操作手順を標準化する必要があります。ご要望があれば、詳細な操作・保守マニュアルと専門的な技術サポートを提供いたします。
当社の強み:
1. 当社は工場面積12,439.66平方メートル、従業員90名以上を擁し、研究開発、生産、販売を一体化したハイテク企業です。
2. 強力な研究開発チームを基盤として、当社の製品は技術の進歩を促進し続け、業界の最先端トレンドに対応し、顧客のニーズを満たす包括的なソリューションを提供することができます。
3. 当社は専門的な実験構成と上級サンプル調製技術者を擁しています。長年にわたる集中的な開発と改良を経て、包括的なサンプル調製プロセスを確立し、研究者に体系的なサンプル調製ガイダンスを提供しています。
信頼性の高い熱処理ソリューションを研究室でお求めなら、デュアルゾーンスプリットチューブ炉が最適です。私たちは、それぞれの科学研究プロジェクトに固有のニーズがあることを理解しており、専門チームがお客様に合わせた技術サポートとオープン型真空チューブ炉の選定に関するご提案をいつでもご提供いたします。
今すぐ行動して、私たちにお任せください:
● 開放型真空管炉の詳細な技術仕様。
● 実験ニーズに合わせた構成プラン。
● 競争力のある見積もりおよび納品サイクル。
ウェブサイトにメッセージを残していただくか、お電話またはメールでお問い合わせください。当社のエンジニアが迅速に対応し、専門的なアドバイスを提供し、最適な管状炉の構成を選定し、科学研究における飛躍的な進歩をお手伝いいたします。
