4インチ切断刃付き低速ダイヤモンドソー
ブランド Shenyang Kejing
製品の産地 瀋陽、中国
納入時間 10営業日
供給能力 50セット
SYJ-150 低速ダイヤモンドソーは、各種結晶(サファイア、ガーネットなど)、セラミックス、セメント、ガラス、岩石サンプル、鉱物サンプル、金属、プラスチックなどの材料分析用サンプルの精密切断に適した切断装置です。 、プリント基板、医療材料、歯科材料、耐火物、建築材料、複合材料、有機高分子材料など
主な特徴
・大トルク、低騒音、安定した運転、コンパクトな構造
・スピンドルは高精度に回転し、加工サンプルの水平送り位置の微調整が可能です。
・加工サンプルを最適な角度で位置決め・切断できる2Dフィクスチャを搭載
・この鋸には、さまざまな材料の切断要件を満たすために、さまざまな材料のブレード(焼結ダイヤモンドブレード、電気メッキダイヤモンドブレード、コランダムブレード、炭化ケイ素ブレード、立方晶窒化ホウ素ブレードなど)を装備することができます。

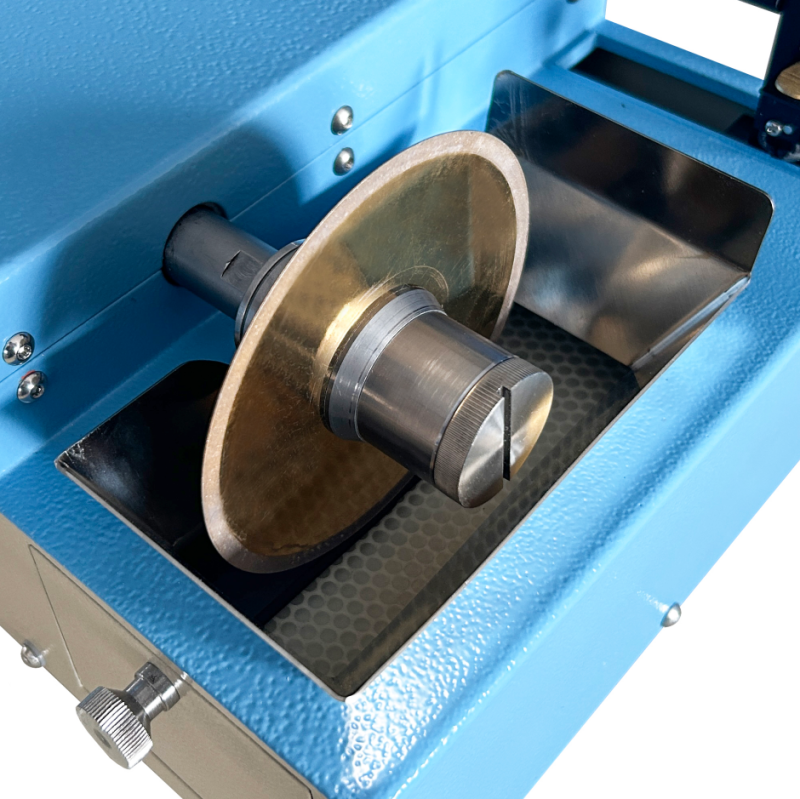

・ブレードの下にはクーラントボックスがあり、ブレードの回転とともにクーラント液がサンプルに供給され、切断プロセス中に発生する熱が適時に奪われ、サンプルの加熱や組織の損傷を防ぎます。変化。
・また、鋸には位置制限装置が装備されており、無人での切断が可能です。
技術的パラメータ
商品名 | SYJ-150 低速ダイヤモンドソー | |
製品モデル | SYJ-150 | |
設置条件 | 1.本装置は温度0~45℃、湿度10~85%RH(25℃結露なきこと)の環境で使用してください。 2.装置の周囲に強い発生源や腐食性ガスがないこと。 3.電気: AC100~240V 50/60Hz 10A、適切なアース付き (これは必須です) | |
主要パラメータ(仕様) | ||
1.&注意;電源電圧 | 直流 24V、6.67A 電源アダプター(付属)、駆動モーター:50W | |
2.&注意;主軸速度 | 25~600rpmまで可変 | |

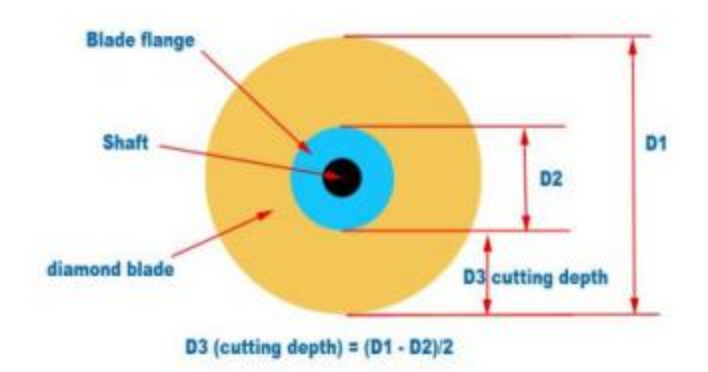

3.&注意;切断距離 | 最大。距離(切り込み深さ):約25mm マイクロメーターによる微調整距離(切断幅):25mm(範囲内で調整可能) | |
4.&注意;正確さ | 送り位置決め精度:0.01mm (マイクロメーターのオプション: 機械式とデジタル。機械式マイクロメーターが標準ですが、デジタル表示付きマイクロメーターは別途購入する必要があります。) | |
5.&注意;治具 | ・2位置調整可能な治具:水平方向に360°回転、垂直方向に±15° ・2次元治具に取り付け可能なミニバイスを装備 | |
6.&注意;円形ブレードのサイズ | ・Ø76mm~Ø100mm(各種材質の切断に対応する4種類の刃を付属) ・炭化ケイ素刃 ・コランダムブレード ・電着ダイヤモンド刃 ・完全焼結ダイヤモンドブレード | |

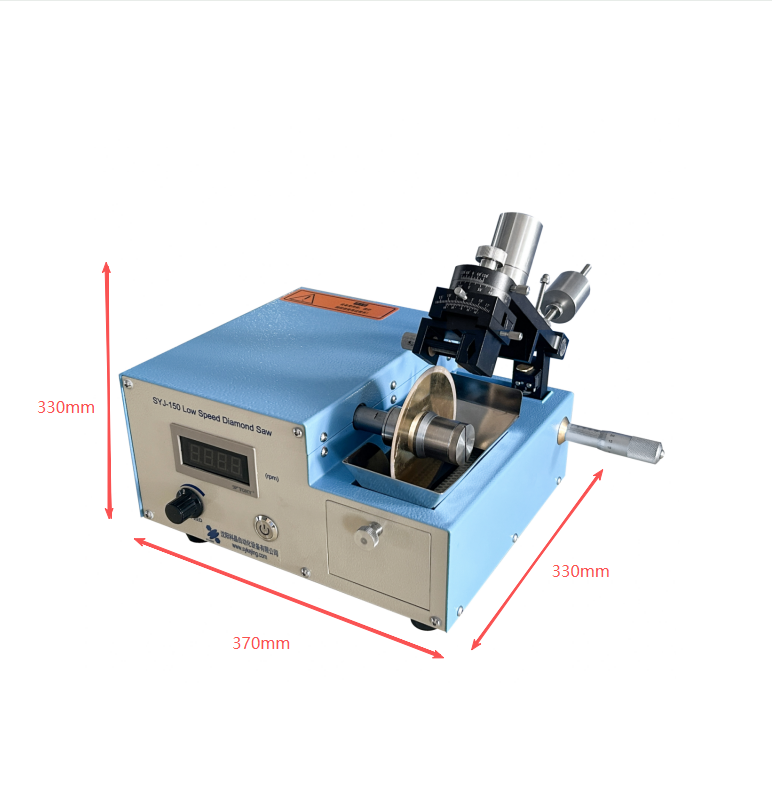

7。&注意;寸法と重量 | ・寸法:370×330×330mm · 重さ:12kg |
標準付属品
いいえ。 | 名前 | 数量 | 写真 |
1 | 調整可能な 2D 治具
| 1セット | |
2 | 見せる | 1個 | |
3 | 駆動モーターのOリング | 2個 |
|
4 | ブレードクランプ (Ø62mm、Ø48mm、Ø35mm) | 合計3セット |
|
5 | アルミ板 (25mm×50mm×6mm) | 2個 | |
6 | レジンボンドセラミックス (50mm×50mm×10mm) | 2個 |
|
7 | 完全焼結ダイヤモンドブレード (Ø100mm×Ø12.7mm×0.33mm) | 1個 | |
8 | 電着ダイヤモンドブレード (Ø100mm×Ø12.7mm×0.5mm) | 2個 | |
9 | 炭化ケイ素ブレード (Ø100mm×Ø12.7mm×0.4mm) | 10個 | |
10 | コランダムブレード (Ø100mm×Ø12.7mm×0.4mm) | 10個 | |
11 | 何かを学ぶ | 4個 |
|
12 | ゴーグル | 1ペア |
オプションのアクセサリ
いいえ。 | 名前 | 機能型 | 写真 |
1 | フル焼結ダイヤモンドブレード (Ø100mm×Ø12.7mm×0.33mm) | (オプション) |
|
2 | 電着ダイヤモンドブレード (Ø100mm×Ø12.7mm×0.4mm) | (オプション) | |
3 | 炭化ケイ素ブレード (Ø100mm×Ø12.7mm×0.4mm) | (オプション) | |
4 | コランダムブレード (Ø100mm×Ø12.7mm×0.4mm) | (オプション) | |
5 | エッジ焼結ダイヤモンド (Ø100mm×Ø12.7mm×0.33mm) | (オプション) |
|
備考および警告/注意事項
・切削加工の際には冷却粉を配合した切削液や防錆剤、エマルジョン等の防食液を使用する必要があります。鋸が錆びる可能性があるため、水を直接使用して冷却することは避けてください。
・ソーを停止するには、ソーの回転速度をゼロ(停止)まで下げてから、電源スイッチをオフにしてからサンプルを取り出してください。
・始動時はサンプルがしっかりと固定・クランプされていることを確認し、スイッチを入れる前に速度調整ツマミを反時計方向にゼロに回し、速度を上げてください。
・使用後はクランプやブレードを洗浄・保護し、乾燥させて注油・防錆処理を行ってから保管してください。
· サンプルの切断面の酸化や汚染を防ぐため、鋸は窒素で満たされたグローブ ボックス内で操作できますが、アルゴンで満たされた条件では操作できません (つまり、N2 ガスはあるが アル ガスは存在しないグローブ ボックス)。 。
保証
· 1 年間限定の永久サポート付き (不適切な保管条件による錆びた部品は除く)
