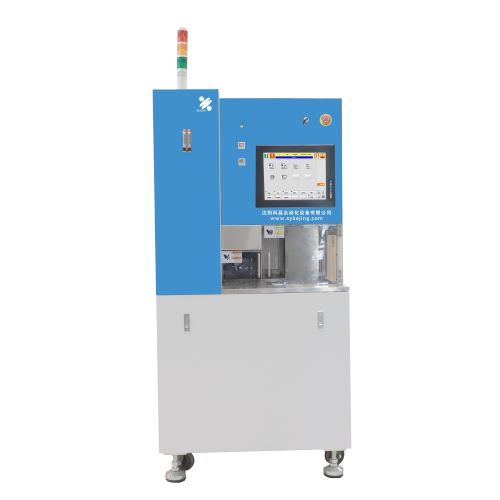

12インチの丸型と280mmの角型ワークベンチを備えた精密ダイシングソー

1. 精密切断鋸は、最大加工サイズφ12と標準輸入2.4KW高トルクスピンドルを備え、大型サンプルの加工に適しています。
2. 精密切断鋸には、オプションの非接触高さ測定装置（NCS）とオプションの刃破損検出装置（BBD）を装備できます。
3.精密切断鋸のθ軸には、高精度・高速のダイレクトドライブDDモーターを採用しています。

ブランド: Shenyang Kejing
製品の産地: 瀋陽、中国
供給能力: 50セット

情報

精密ウエハダイシングソーのご紹介

精密ウェーハダイシングソーは、12インチシリコンウェーハ、LEDパッケージ、QFN、DNF、BGA、光オプトエレクトロニクス、通信、プリント基板、セラミック、ガラス、ニオブ酸リチウム、アルミナ、石英などの加工に使用されます。精密カッティングソーのサイズ：Φ12または280mm。切削深さ：≦4mmまたはカスタマイズ可能。精密切断鋸には、高倍率と低倍率の2組の顕微鏡システムが搭載されています。実験室用鋸は、高速画像認識機能、複数のアライメントモード、高速エッジサーチを実現し、作業効率を大幅に向上させます。

実験室用鋸の技術的パラメータ：

製品名	SYJ-3310 精密ダイシングソー
実験室のこぎりの模型	SYJ-3310
実験用鋸の応用	12インチシリコンウエハー、LEDシーリング、QFN、DNF、BGA、光オプトエレクトロニクス、通信、プリント基板、セラミックス、ガラス、ニオブ酸リチウム、酸化アルミニウム、石英
プロジェクト		パラメータ（仕様）
構成パフォーマンス	加工サイズ	Φ12インチまたは250mm
構成パフォーマンス	溝深さ	≦4mmまたはカスタマイズ
スピンドル	回転速度	3000～60000rpm
スピンドル	出力電力	DC 2.4W
X軸	アウトティング距離	M斧430mm
X軸	速度設定範囲	0.1～500mm/秒
Y軸	実験室用鋸の切断距離	マックス 310mm
	シングルステップステップ精度	≦0.002mm/5mm
	全移動距離の最大許容値	≦0.004mm/310mm
Z軸	精密ウェーハダイシングソーの有効切断距離	45mm
Z軸	繰り返し可能な位置決め精度	0.001mm
私-軸	回転角度範囲	320°
私-軸	精密ウェーハダイシングソーの解像度	1インチ
アライメントシステム	l光源 + リングライト + 産業用カメラ
精密ウエハダイシングソーの展示	産業グレードの15インチカラーLCDタッチスクリーン
基本仕様	電源	単相AC 220V ±10%
	寸法	910 × 1100 × 1890 んん
	重さ	1500キログラム
オペレーティング·システム	制御システム	PCベース+ウィンドウズ
オペレーティング·システム	オペレーティング·システム	ウィンドウズ、言語中国語
インストール要件	1.機械は20〜25℃（変動範囲は±1℃以内に制御）の環境に設置してください。室内湿度は結露のない80％未満にしてください。 2. 大気圧露点が-15℃以下、残留油分が0.1ppm、ろ過度が0.01um/99.5以上のクリーンな圧縮空気を使用してください。 3.切削液の温度は室温+2℃（変動範囲±1℃以内）に管理し、冷却水の温度は室温と同じ（変動範囲±1℃以内）に管理してください。 4. 重力や外部振動による機器への影響を避けてください。また、送風機、通気口、高温や油脂汚れを発生する機器の近くに機器を設置しないでください。 5. 防水性のある地面、排水がスムーズな場所に設置してください。 6.操作中は製品の取扱説明書に厳密に従ってください。
