大口径管状炉がスケールアップ研究と高温材料加工をどのように支援するか

熱処理プロセスを小規模な実験室サンプルから大規模な研究バッチへとスケールアップすることは、単に容器を大きくするだけで済むほど単純なことはほとんどありません。サンプル量が増加するにつれて、熱伝達の均一性が低下し、ガス交換の制御が難しくなり、プログラムされた炉の温度と実際の材料温度との差がより顕著になります。さらに、研究者は、より幅の広い石英ボート、より大きなセラミック部品、ウェーハキャリア、金属アセンブリ、および代表的な粉末バッチを収容するための十分な内部スペースを必要とします。まさにこれらの課題があるため、大口径管状炉従来の50mmまたは80mmモデルでは処理能力の要件を満たせない場合に選択されます。

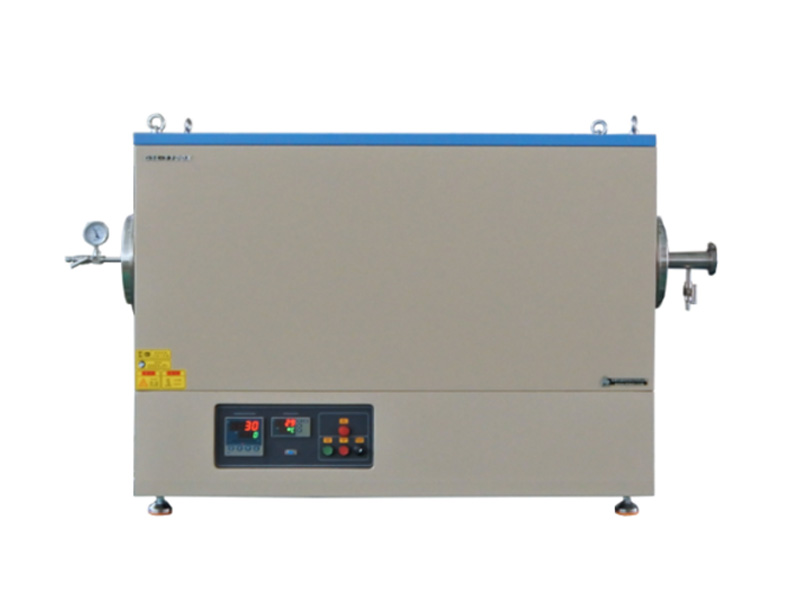

A大口径管状炉これは単に標準的な炉を大型化したものではありません。管径、加熱ゾーンの構成、断熱システム、真空接続、フランジ設計、ガス流路、温度制御戦略、冷却要件といった要素すべてが連携して機能する必要があります。これらの要素が実験ニーズと完全に一致すると、この炉は小規模サンプル研究とパイロットスケール検証の間のギャップを埋め、同時に管状炉処理に不可欠な制御された環境を維持します。

高度な熱研究において、チューブの直径がなぜ重要なのか？

多くの研究室では、新素材の製造に使用される初期炉は小型のものが多い。初期段階の実験では、数グラムの粉末、小さな試料、あるいは細い基板しか必要としないためだ。しかし、あるプロセスが有望であることが分かると、研究チームは新たな疑問に直面する。それは、より大きなバッチやより大きな部品を用いても同じ結果を再現できるのか、という疑問である。この段階になると、炉の内部容積が実用上の制約要因となる。

チューブ径が広いほど、研究者はより大きな石英製またはアルミナ製のボートを使用したり、一度に複数のサンプルを処理したり、幅広の基板を扱ったり、標準径のチューブには収まらない形状をテストしたりすることが可能になります。また、治具、熱電対、サンプルホルダー、ガス分配装置などのためのスペースも広くなります。ウェーハ関連の作業では、ウェーハキャリアと必要なクリアランスの両方がプロセスチューブ内に収まる必要があるため、十分な直径が不可欠です。

使用可能なチューブ径は、6インチ、8.5インチ、11インチの3種類があり、それぞれ異なる作業スペースに対応しています。

直径6インチは、多くの中規模バッチや大型の実験サンプルに適しています。

直径8.5インチのチューブは、より幅広のボート型容器、大型のセラミック体、およびウェハ関連の実験に対応できる十分なスペースを提供します。

直径11インチは、サンプルサイズや試作規模での生産が主な検討事項となるプロジェクトに適しています。

これらのサイズを選択する際には、サンプル寸法だけでなく、最大サンプルサイズ、必要なクリアランス、ガス流路、充填方法、将来のスケールアップ計画など、さまざまな要素を評価する必要があります。

応用例１：大型セラミック試料の焼結

高純度アルミナ繊維製のチャンバーは熱損失を最小限に抑え、コーティングされたライナーは加熱効率を高め、耐用年数を延ばします。チューブの両端にあるアルミナ製のプラグは放射熱損失を低減し、効果的な加熱ゾーンの維持に役立ちます。プロセス開発中は、温度変動が通常より顕著になるチューブの両端から離れた場所にサンプルを配置する必要があります。炉が高速昇温に対応できる場合でも、大型部品は小型試験片に比べて加熱および冷却速度を遅くする必要がある場合があります。

応用例2：ウェーハのアニーリングと拡散に関する研究

ウェーハ処理においては、炉の選定はウェーハボート、フランジ、ガス入口、真空接続部、およびローディング手順と整合させる必要があります。適切な石英製アクセサリを備えた8.5インチ炉は、ウェーハ関連の研究に対応できます。使用可能なウェーハサイズは、治具の設計によって異なります。研究者は、単一の長い均一加熱ゾーンと、独立して制御可能な複数のゾーンのどちらがプロセスに最適かを判断する必要もあります。単一ゾーン構成は一般的に標準的なアニーリングに適していますが、二ゾーンまたは三ゾーン構成は、より広い均一加熱ゾーンや特定の温度プロファイルの作成を容易にします。

瀋陽科晶と提携する理由とは？

瀋陽科晶は、材料調製および研究用の実験装置を開発・供給しています。大型管を用いたプロジェクト向けには、管径、加熱ゾーン、真空ポンプ、フランジ接続、水冷システム、石英ボート、温度測定用アクセサリなど、幅広い構成オプションを提供しています。炉はプログラマブルPID制御機能を備え、マルチゾーンモデルは独立したゾーン制御に対応し、コンピュータ接続用の標準通信ポートを装備しています。

システムはCE認証取得済み、ULまたはCSA認証取得済み追加料金でオプションのアップグレードとしてご利用いただけます。標準納期は約10営業日ですが、最終構成と注文確認状況により変動する場合があります。1年間の保証と生涯メンテナンスサポートを提供していますが、発熱体、石英管、サンプルるつぼなどの消耗品は標準保証の対象外となります。

もう一つの利点は、社内ラボでサンプル試験が可能なことです。お客様は購入前に材料や加工目的について当社とご相談いただき、必要に応じて試運転を実施して、選択した構成が要件を満たしているかどうかを評価できます。これにより、公称温度と管径のみに基づいて炉を選定する際に伴うリスクを軽減できます。
