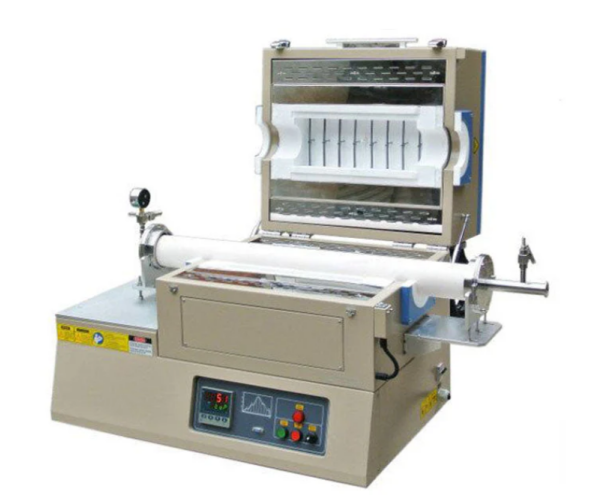

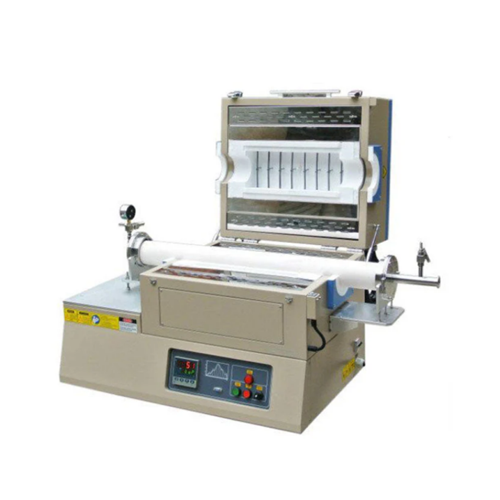

1700℃スプリットチューブ炉

· 分割管炉の電源入力：交流 220V 50/60Hz、最大電力：7kW

· 分割管炉の最高温度：1650°C ≤ 10分（1600°C ≤ 1時間）

· 長期動作温度: 1500°C

· 温度制御熱電対：タイプBダブルプラチナ-ロジウム熱電対

· 加熱ゾーン寸法: 400mm (加熱ゾーン全長)

· 加熱速度: 1400℃未満では10℃/分以下、1400℃から1600℃では5℃/分以下

· コランダム チューブ: 外径 60mm x 内径 54mm x 1000mm (オプションで 80mm コランダム チューブも利用可能。注意: コランダム チューブは、固有の材料特性により破損しやすく、保証の対象外の消耗品です)。

· オープンタイプの真空管炉には、858P 温度コントローラ (オプションの ユーロサーム 計器で一定温度精度 ±0.1°C) が含まれています。

・開放型真空管炉にはPID自動温度制御システムが搭載されています。

· インテリジェントな 30 ステップのプログラム可能な制御。

・小型分割管炉の温度制御精度：±1℃。

· デフォルトの DB9 パソコン 通信ポート。

· すべてのコンポーネントは UL または MET 認定されており、世界中でその他の関連する安全テストに合格しています。

· オプションのコンピュータ温度制御ソフトウェア（YD518P シリーズ コントローラ用）を使用すると、温度曲線を制御し、データをエクスポートできます。

·あシーリングフランジとコランダムチューブフランジの間には圧縮シリコンOリングシールが使用されます。

・左フランジには精密ニードルバルブ、指針式真空圧力計、6.35ダブルフェルールインレットを装備しています。

・右フランジにはKF25排気ポートとパゴダノズル出口があります。

·機械式ポンプが利用可能で、10-2 トル の真空レベルを実現します。

・分子ポンプを搭載しており、10-5 ttorrの真空度を実現できます。

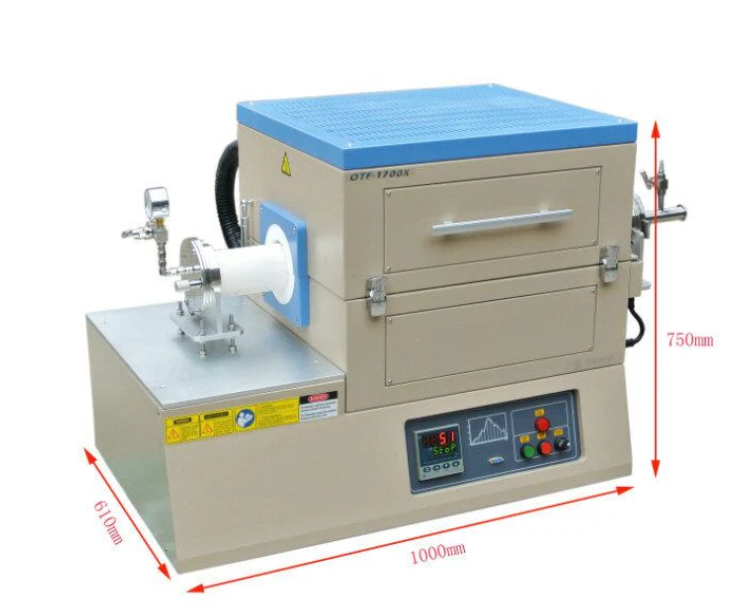

寸法

コンパクトなスプリットチューブ炉

1000mm（長さ）×610mm（幅）×750mm（高さ）

· コランダムチューブ内の圧力は0.02MPaを超えてはなりません。

・ガスボンベ内の圧力が高いため、石英管にガスを導入する際には、ボンベに減圧弁を設置する必要があります。安全確保のため、0.02MPa以下の圧力でご使用いただくことを推奨いたします。より精度と安全性を高めるために、0.01MPa～0.1MPaの範囲でご使用いただける弊社の減圧弁をご購入いただくことをお勧めいたします。

・サンプル加熱実験では、炉管フランジ端の排気バルブと吸気バルブを閉じることは推奨されません。サンプル加熱のためにバルブを閉じる必要がある場合は、必ず圧力計を監視してください。圧力値が0.02 MPaを超えた場合は、事故（炉管破裂、フランジ飛散など）を防ぐため、直ちにベントバルブを開けてください。

・可燃性、爆発性、または毒性ガスの使用は推奨しません。プロセスにおいて可燃性、爆発性、または毒性ガスを使用する必要がある場合は、適切な保護および防爆対策を実施してください。当社は、可燃性、爆発性、または毒性ガスの使用に起因するいかなる問題についても責任を負いません。

・機器は、±8%の電圧範囲内で独立した電力系統で動作する必要があります。中周波機器や高周波機器などの高磁界発生機器と電力系統を共有したり、同じ部屋に設置したりしないでください。これが不可能な場合は、電力系統で高調波検出と制御を実施し、機器を電磁的に絶縁してください。

· 液体が飛び散る可能性のある場所に機器を近づけないでください。

· 磁性粉や導電性粉が発生する場所に機器を近づけないでください。

・断熱材と発熱体は消耗品です。焼結中に断熱材にひび割れが生じることは正常であり、補修剤で修復できます。発熱体は消耗品です。炉が動作温度に達しない場合、または長時間使用しても加熱が著しく遅い場合は、メーカーに連絡して交換が必要かどうかを確認してください。

・本装置は300～1600℃の高精度温度制御範囲を有していますが、低温時には温度変動が生じる場合があります。

· 炉を 500°C 以上で運転することは推奨されません。
