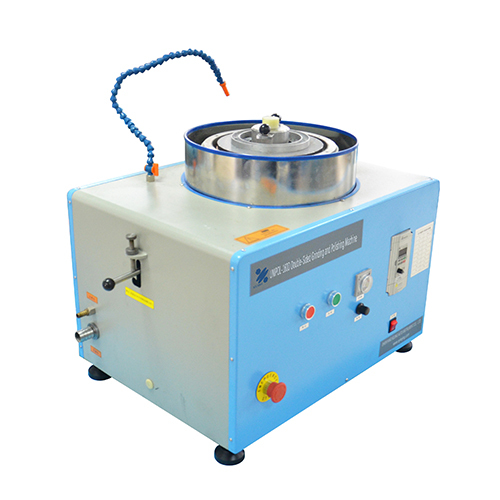

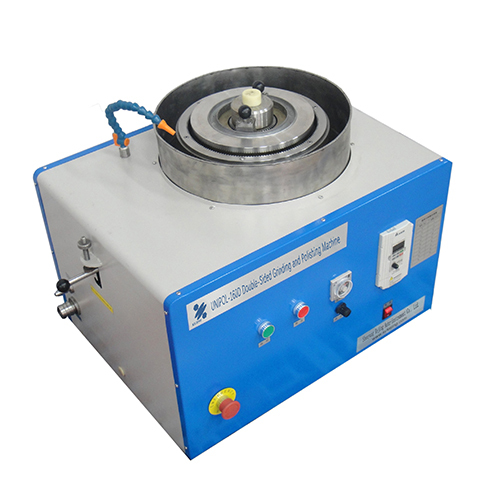

ベンチトップ両面ラッピング・研磨機

1.両面精密ラッピングマシンは、ウォームギア減速機とギアセットを介して、上軸、中軸、下軸を異なる速度と方向で回転させることができるため、サンプルの両面を均一に研磨することができます。
2.両面精密ラッピングマシンは、高い研削および研磨効率で複数のサンプルを同時に処理できるため、時間とコストを節約できます。
3.両面精密ラッピングマシンは、薄片の両面研磨を実行できます。

  • Shenyang Kejing
  • 瀋陽、中国
  • 10営業日
  • 50セット
  • 情報

両面ラッピングおよび研磨機の導入:

両面研磨機は、主に石英ウェハ、サファイア、セラミックス、ガラス、赤外線光学材料(セレン化亜鉛、硫化亜鉛、シリコン、ゲルマニウムなどの結晶)、金属などの板材の両面精密研削・研磨に用いられます。両面研磨機は、ウォーム減速機を伝動機構として用い、歯車対を介して上軸、中軸、下軸を異なる速度と方向で回転させることにより、上下の研削研磨ディスクと中軸の太陽歯車に速度差と相対運動を持たせ、試料を太陽歯車によって駆動される試料搭載遊星歯車の内孔に挿入することで、両面研削・研磨を行います。両面研磨機は、研削ディスクと研磨剤、または研磨ディスクとサンドペーパーを用いて試料を研削する方法を選択できます。研磨ディスクとサンドペーパーを用いる場合、研磨フィルムにサンドペーパーを貼り付け、研磨ディスクに研磨フィルムを吸着させて研削・研磨を行います。両面ラッピングマシンは、複数のサンプルを同時に研削することができ、研削と研磨の効率が高く、工場での大量のサンプルの研削や小ロット生産に適しています。

Double sided precise lapping machine



両面ラッピングマシンの主な特徴:

1. 両面ラッピングマシンの速度は、インバータの周波数を手動で調整することによって制御されます。

2.ラッピング&ポリッシングマシンは、最大ø2"の基板4枚の両面研削と研磨を同時に行うことができます。

3.ラッピングおよび研磨機は、薄片の両面研磨を実行できます。

4. 両面ラッピングマシンは、シ、ゲ、酸化物単結晶基板の両面研削および研磨に最適なツールです。


技術的パラメータ d両面ラッピングマシン:

製品名

ユニポール-160D 両面研削研磨機/ラッピングマシン

製品モデル

ユニポール-160D

設置条件

1. 温度および湿度: 10 ~ 85%RH (25℃、結露なし) 温度: 0 ~ 45℃。

2.両面精密ラッピングマシンの周囲には強い振動源や腐食性ガスはありません。

3.電源:単相:AC220V 50Hz。

4. 冷却水:両面精密ラッピングマシンには給水口と排水口が装備されており、水道水と排水(循環水タンク)を自分で接続する必要があります。

5. 空気源:標準装備に要件はありません。

6. 補助機器(別途購入):

  • · SKCH-1 精密厚さ計

  • ・SKZD-2/3シリーズドリッパー(別売)

  • · SKCS-1 エアドライヤー

7. 作業台:推奨サイズ:L800mm x W650mm x H700mm、耐荷重150kg以上。

8.換気装置:良好な換気環境、特別な換気装置は不要。

主なパラメータ

(仕様)

1.入力電圧:単相:AC220V/50Hz。

2.総電力:550W。

3.研削研磨ディスク直径:Φ240mm。

4. 研削および研磨ディスク速度:実効値:5〜65rpm。(無段階速度調節)。

5.サンプル径の上限:Ø50mm。

6.サンプル厚さの上限:15mm。

7.上部研削研磨ディスク重量:約4kg。

8.上部研磨ディスクカウンターウェイトリング重量:1.3kg/1.6kg/2kg。

9. 制御モード:ボタン + 時間制限操作(カウントダウン)。

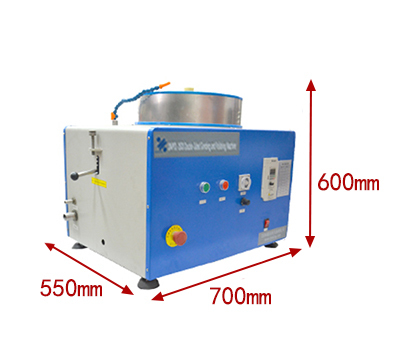

製品の寸法と重量

10.両面ラッピングマシンの仕様:

サイズ:L700mm×W550mm×H600mm。

正味重量:約80kg。

Dual Face Lapping and Polishing Machines


標準付属品:

いいえ。

名前

数量

写真

1

研削盤/ラッピングプレート

1個

Double Sided Lapping Machine

2

研磨プレート

1個

Double sided precise lapping machine

3

状態 遊星ピニオン

1個

-

4

サンプル保持用遊星ピニオン(ベークライト)

1個

-

5

バランスリング

1個

Dual Face Lapping and Polishing Machines

6

磁気シート

2個

Double Sided Lapping Machine

7

(スチール)ラッピングバッファーシート

2個

Double sided precise lapping machine

8

研磨パッド

(ヌバックレザー、合成皮革、ポリウレタン)

各1個

Dual Face Lapping and Polishing Machines

9

ダイヤモンド研磨ペースト(W2.5)

1個

Double Sided Lapping Machine


オプションアクセサリ:

いいえ。

名前

機能型

写真

1

ユーザーのニーズに応じて、さまざまな穴を備えたサンプル保持ピニオンを作成できます。

(任意)

-


保証:

1 年間限定で永久サポート付き (不適切な保管条件により錆びた部品は除く)。


ロジスティクス:

Double sided precise lapping machine


私たちについて:

瀋陽科晶は、大学、科学研究機関、製造企業に高品質な科学研究サービスを提供することに注力しています。当社の両面ラッピングマシンは、包括的なアフターサービス保証を提供し、専門的な物流能力により、製品を安全かつ時間通りにお届けすることを保証します。革新的な技術で社会の進歩を促進することは、私たちの絶え間ない追求です。私たちは常に顧客中心のサービス理念を堅持し、お客様に優れた両面ラッピングマシンとサービス体験を提供することに尽力しています。
