ダイヤモンドワイヤー切断機
1. サンプルステージ付き精密ワイヤーソーは、0.2 んん という極薄サンプルの高精度切断をサポートします。
2. サンプルステージを備えた精密ワイヤーソーは、最大 150 メートルを切断できるため、効率が向上し、頻繁な交換の必要性が軽減されます。
3. 当社のサンプルステージ付き精密ワイヤーソーは、サンプルの精度を確保しながら自動操作を行う連続切断モードを備えています。
- Shenyang Kejing
- 瀋陽、中国
- 10営業日
- 50セット
- 情報
高精度ダイヤモンドワイヤーソーマシンの紹介：

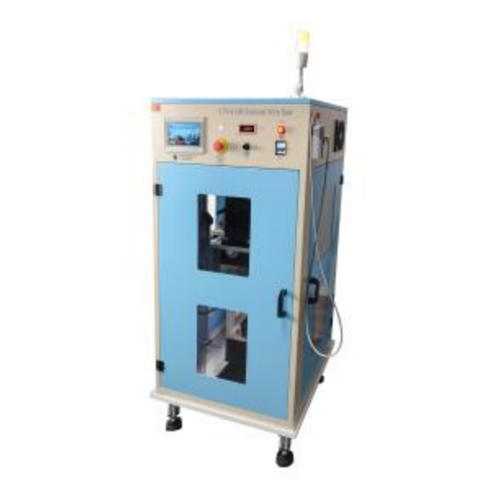

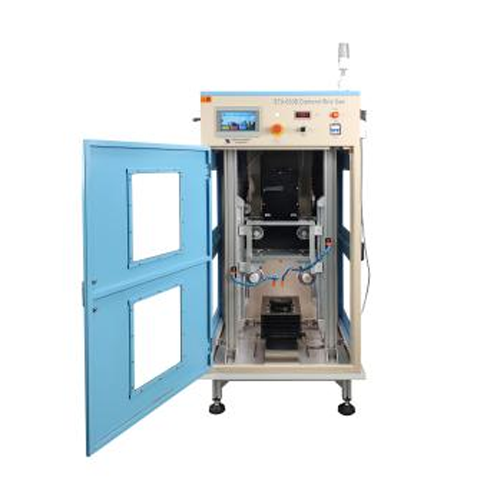

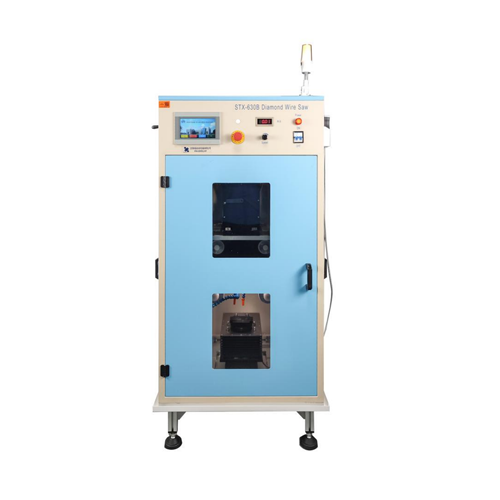

STX-630B高精度ダイヤモンドワイヤーソーマシンは、CE認証を取得した高精度切断機で、材料分析サンプルの精密切断に最適です。セラミックス、結晶、ガラス、金属、岩石、熱電材料、赤外線光学材料、複合材料、生体医学材料など、幅広い用途に適しています。特に、厚さ0.2mmという極薄サンプルの作製に適しています。
STX-630B高精度ダイヤモンドワイヤーソーマシンは、連続切断が可能なダイヤモンドワイヤーソーです。切断プログラムを設定するだけで、サンプルは自動的に連続的に送り出され、手動調整は不要です。これにより、切断サンプルの寸法精度と安定性が確保されます。高精度ダイヤモンドワイヤーソーマシンの切断システムは、1本のダイヤモンドワイヤーを往復運動させる方式で、最大150メートルのワイヤー長に対応します。この長いワイヤー寿命により、切断効率が大幅に向上します。

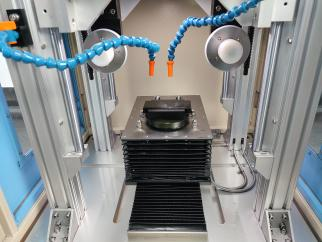

高精度ダイヤモンドワイヤーソーマシンは空気圧テンショナーを搭載しており、ワイヤー径に応じて張力を柔軟に調整できるため、過度の張力によるワイヤーの断線を効果的に防止します。電動ターンテーブルと併用することで、ラボ用精密切断機は高精度な切断を実現し、ワイヤー跡が目立たない、滑らかで平坦な、つや消し加工面を実現します。
実験室用精密切断機の主な特徴:
· 実験室用精密切断機は、脆くて解離しやすい結晶の精密切断に適しています。
· 実験室用精密切断機は、切断にダイヤモンドワイヤを使用しているため、優れた切断品質が得られます。
· 実験室用精密切断機は、アルミニウム押し出し構造を採用しており、見た目が美しく軽量です。
実験室用精密切断機の技術的パラメータ：
| 製品名 | STX-630B ダイヤモンドワイヤー切断機 | |
| モデル | STX-630B | |
| インストール要件 | 1. 温度および湿度要件：相対湿度 10～85% RH（25°C、結露なし）、周囲温度 0～45°C。 2. 動作環境: 強い振動源や腐食性ガスがない。 3. 電源要件: 単相 交流 220V、50Hz、10A、国家標準の 3 極ソケット、信頼性の高い接地を確保します。 4. 空気源要件：圧縮空気 ≥ 0.6 MPa。 5. 冷却剤: 必須（切削油を推奨）。 6. 作業台: 特別な要件はありません。 7. 換気: 特別な要件はありません。 | |
| 機能と応用 | 1セラミック材料：アルミナセラミックス、酸化亜鉛セラミックス、酸化ジルコニウムセラミックス、ターゲットセラミックス、ハニカムセラミックス、半導体セラミックス、導電性セラミックス、非導電性セラミックスなど。 2. 結晶材料：グラファイト、シリコン結晶（太陽電池用多結晶シリコン、単結晶シリコン）、サファイア、アルミナ結晶、赤外線ガラス結晶、炭化ケイ素結晶、ヨウ化セシウム結晶など。 3. ガラス材料：カルコゲニドガラス、光学ガラス、石英ガラス、赤外線ガラス、ガラス管など。 4. 金属材料：鉄、アルミニウム、銅、チタン合金、マグネシウム合金等の金属・合金、非鉄金属（硫化亜鉛、フェライト）等。 5. 複合材料：PVCボード、炭素繊維複合材、ガラス繊維複合材など 6. 岩石材料：天然岩石、翡翠、隕石、ペジャイ、瑪瑙などの精密切断、各種高価値材料の精密切断、地質断面および薄片（堆積岩、火成岩、変成岩、鉱石）のスライス。7. 熱電材料：テルル化ビスマス、テルル化鉛、シリコンゲルマニウム合金など。 8. 赤外線光学材料：セレン化亜鉛、硫化亜鉛、シリコン、ゲルマニウムなどの結晶 9. 生物医学材料：プラスティネート標本（ヒトおよび動物の臓器、下顎の軟部および硬部組織切片、インプラントの観察、歯冠およびブリッジ、歯科組織学的標本など）、整形外科用軟部および硬部組織切片（大腿骨、股関節、椎体などの新鮮および硬部組織、インプラント付き骨組織学的標本など）、心血管ステント切片、結石切片、およびその他の医療組織切片。 注: ダイヤモンドワイヤよりも硬度が低い材料であれば、精密に切断できます。 | |
| サンプルステージ付き精密ワイヤーソーの主なパラメータ | 1. 電源：ヒューズ付き国家標準3極ソケット、AC220V、50Hz、10A 2. 総電力: 620W 3. 主構造：アルミ合金フレーム＋板金ボックスハウジング 4.ダイヤモンドワイヤの長さ：≤150m 5. ダイヤモンドワイヤ径：φ0.25～0.45mm 6. ダイヤモンドワイヤー張力調整：空気圧式、調整可能 7. 張力圧力範囲：0.1～0.4MPa 8. スピンドル切削動作：往復 9. スピンドル駆動モーター：AC可変周波数モーター、AC220V、370W 10. スピンドル速度：0～15m/s、調整可能 11. 切削送り速度：0.05～40mm/分 12. 引き込み速度：1～100mm/分 13. Z軸有効移動量: ≤160mm 14. Y軸有効移動量: ≤180mm 15. Z/Y軸送り精度：0.01mm 16. 水平回転ステージ：電動、0～360° 17. 傾斜ステージ：電動、±10° 18. 駆動モーター：高精度ステッピングモーター（Y軸、Z軸、R軸） 19. 最大ガイドホイール間隔（内側）：≤180mm 20.最大ワークサイズ：φ150mm×150mm 21.作業台の中心荷重：≤5kg 22.制御：PLCコントローラ+7インチタッチスクリーン 23.パラメータ表示：デジタル表示 24.工具設定装置：有線リモコン 25.安全機能：巻取りボビンのオーバートラベル保護、断線による自動停止、緊急停止スイッチ | |
26. 製品仕様： 寸法：780mm × 830mm × 1680mm 重量: ≈275kg |  | |
| コンプライアンス | CE 認証、UL 認証、CSA 認証は追加料金でご利用いただけます。 | |
サンプルステージ付き精密ワイヤーソーの標準付属品:
| いいえ。 | 名前 | 量 | 画像リンク |
| 1 | テンショナープーリー | 2個 |  |
| 2 | ガイドプーリー | 2個 |  |
| 3 | ダイヤモンドワイヤー | 2ロール |  |
| 4 | ウォーターポンプ | 1個 |  |
| 5 | 樹脂セラミックブロック | 2ブロック |  |
| 6 | パラフィンワックススティック | 4本 |  |
サンプルステージ付き精密ワイヤーソーのオプションアクセサリ：
| いいえ。 | 名前 | 機能カテゴリ | 画像リンク |
| 1 | ダイヤモンドワイヤー（Ø0.25mm、Ø0.35mm、Ø0.42mm） | （オプション） |  |
| 2 | 切削油 | （オプション） |  |
| 3 | 静音オイルフリーエアコンプレッサー | （オプション） |  |
| 4 | DX-100 単結晶配向ツール | （オプション） |  |
| 5 | STX-2500 電線送給装置 | （オプション） |  |
