無段階速度圧力付きラッピング・ポリッシングマシン
1.無段階可変速圧力調整研磨機は、約15〜20分で金属組織サンプルを作製することができ、大規模な製鉄所や高頻度のサンプル作製に適しています。
2.無段階変速圧力調整研磨機には、Φ320mmの研削研磨ディスク、Φ160mmのフラットディスク/桃形穴ディスク、およびΦ110mmの重力サンプルローディングディスクが装備されています。
3.無段階可変速圧力調整研磨機は、研削と研磨の精度を向上できる機能を備えています。
- Shenyang Kejing
- 瀋陽、中国
- 44営業日
- 50セット
- 情報

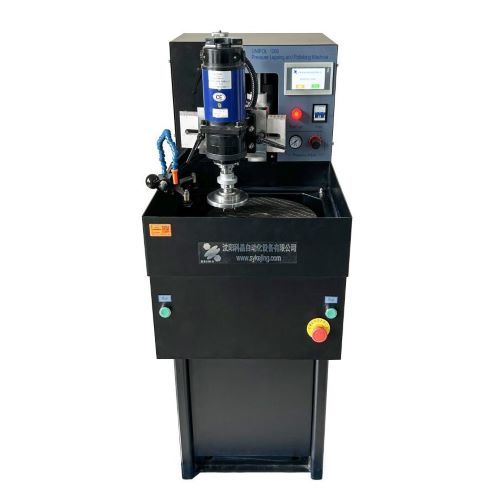

無段階高精度研削研磨機のご紹介
ユニポール-1260無段階高精度研削研磨機は、人工結晶、セラミックス、赤外線光学材料（セレン化亜鉛、硫化亜鉛、シリコン、ゲルマニウムなどの結晶）、石英ガラス、岩石などの研削研磨に使用できます。特に、金属組織サンプルの作製、およびホワイトサファイアやサファイアなどの硬脆性材料の研削研磨に適しています。無段階高精度研削研磨機は、一般的な金属組織サンプルの作製に約15分～20分かかります。特に、大規模な製鉄所や大量の金属組織サンプルを作製するユニットに適しています。
無段階可変速ラッピングおよび研磨機の主な特徴：
1. サンプルは専用のキャリアプレートに固定され、クイックチェンジチャックを用いて容易に取り付けることができます。キャリアプレート固定座には弾性カップリングが設けられており、研削・研磨ディスクとの瞬間的な接触による衝撃によるサンプルの損傷を防止します。
2. サンプルが研磨ディスクに接触すると、シリンダークロスアームが圧力を加え始めます。無段階可変速ラッピング・研磨機の圧力は事前に設定できますが、無段階調整方式を採用しているため、運転中にいつでも調整できます。実際の圧力限界は0.5MPaに達します。
3. 研削および研磨ディスクの速度とキャリアディスクの速度は、その範囲内で無段階に調整できるため、無段階可変速度ラッピングおよび研磨機をいつでも事前に設定および調整できます。
4. 研磨時間は0～24時間の範囲で任意に設定できます。無段階変速ラッピング・研磨機は自動研磨を実現し、時間になると自動的に停止します。
5.無段階高精度研削研磨機のコア部品は、精密機械加工されたステンレス鋼で作られています。
6. 無段階高精度研削研磨機の空気圧部品と電気部品はすべて最新の国際技術の製品であり、信頼性の高い性能と耐久性を備えています。
7. フレーム構造は高品質の鋼で溶接されており、強度が高く剛性に優れています。
技術的パラメータ：
製品名 | ユニポール-1260 無段階可変速圧力調整式高精度研削研磨機/ラッピングマシン | |
製品モデル | ユニポール-1260 | |
設置条件 | 1.温度および湿度：10〜85％RH（25℃、結露なし）温度：0〜45℃。 2. 設備の周囲に強い地震源や腐食性ガスがないこと。 3. 電源：単相：AC220V 50Hz 16A（ソケットには安全保護接地線が必要です）。 4. 冷却水：装置には入口と排水口が装備されており、循環撹拌ポンプに接続して研削・研磨滴下を行ったり、水道水や排水管に接続して研磨剤添加の補助として使用したりできます。 5. 空気源：空気源圧力：≥0.6MPa（6kgf/平方センチメートル）; 流量：＞20L/分のエアコンプレッサーまたはその他の圧縮空気源装置。 6.換気装置：換気環境は良好で、特別な換気装置は不要です。 7.補助装置（別売）。 推奨事項: 1. ヒータ-3040 または 250 加熱プラットフォーム。 2. QYJ-1 カードサンプルマシン。 3. XQ-2B金属組織サンプルマウント機。 4. SZKDシリーズドリッパー。 5. YJXZ-12撹拌循環ポンプ。 | |
主なパラメータ （仕様） | 1.機器電源ポート：AC220V、50Hz 16A。 2.総電力：1.3kW（最大）。 3.研削研磨ディスク直径：鋳鉄研削ディスク/鋳造アルミニウム研磨フラットディスク：Φ320mm。 4.クイックカードサンプル投入直径：フラットディスク/桃型穴ディスク：Φ160mm。 5.重力サンプルローディングディスク径：Φ110mm（平面）。 6.上部ディスク主駆動モーター：DC110V、185W（減速モーター）。 7.下部ディスク主駆動モーター：AC220V、1.1kW（周波数換算）。 8. 上部サンプルローディングディスク速度: 10〜250rpm (速度調整可能)。 9. 研削および研磨ディスク速度を下げる：5〜300rpm（速度調整）。 10.使用圧力範囲：設定範囲：0〜0.4MPa。 11. 勤務時間設定：月：0〜59、時間：0〜999。 12. 操作方法：ボタン+タッチスクリーンの組み合わせ。 | |
13. 製品仕様： ・ 寸法： L550×W940×H1440mm。 · 重量: ≈250kg。 |  | |
注: 1. 無段階可変速圧力調整研磨機の電源は単相交流220V 50Hzです。実際の電源パラメータは製品背面のラベルに記載されています。 2. 無段階可変速ラッピングおよび研磨機は、ユーザーの要件に応じて、さまざまな研削および研磨ディスク、特殊なサンプルトレイ、固定具、特殊部品などをカスタマイズできます。 3. 外部コンプレッサーでは、制御圧力値が0.6〜0.8MPaの範囲内である必要があります。 | ||
標準付属品:
いいえ。 | 名前 | 数量 | 写真 |
1 | 鋳鉄研磨プレート | 1個 | |
2 | 鋳造アルミニウム研磨プレート | 1個 | |
3 | フラットサンプル保持プレート | 1個 | |
4 | 桃型穴サンプルプレート | 1個 | |
5 | コンディションリング | 1個 |
|
6 | 研磨パッド （ヌバックレザー、合成皮革、ポリウレタン） | 各1個 |
|
7 | コランダム研磨粉末
| 0.5kg |
|
8 | 教える | 4個 |
|
オプションアクセサリ:
いいえ。 | 名前 | 機能型 | 写真 |
1 | YZXZ-12 撹拌循環ポンプ | （オプション） | |
2 | QYJ-1 サンプルフィクスチャ | （オプション） | |
3 | XQ-2B 金属組織サンプルマウントプレス | （オプション） | |
4 | SKZD-5 スラリーフィーダー | （オプション） |
|
5 | ミュートオイルレスエアコンプレッサー | （オプション） |
|
保証：
· 1 年間限定の永久サポート (不適切な保管条件により錆びた部品は除く)。
