高電圧ナノファイバー電界紡糸システム
電界紡糸法は、高電圧電界の作用を利用してポリマー溶液または溶融物をマイクロメートルからナノメートルの範囲の寸法の細い繊維に紡糸する、シンプルで効果的なプロセスです。つまり、ポリマージェット電界紡糸法です。
バイオポリマー、汎用ポリマー、プレポリマーナノファイバーの調製、ポリマーブレンドナノファイバーの調製、ナノポア、ナノ粒子、ナノビーズを備えた表面またはフィルムの調製に使用できます。
- Shenyang Kejing
- 瀋陽、中国
- 22営業日
- 50セット
- 情報
製品紹介
この装置は、高電圧電界によってポリマー溶液またはポリマー溶融物をマイクロメートルスケールからナノメートルスケールまでの極細繊維に引き寄せる電界紡糸技術を利用しています。バイオポリマー、一般ポリマー、プレポリマー、ポリマーブレンドからナノファイバーを製造するのに適しています。従来の紡糸技術と比較して、電界紡糸法では、数十ナノメートルから数千ナノメートルというはるかに細い繊維を生成し、非常に大きな比表面積を持つ相互接続された多孔質ナノファイバー膜を製造します。繊維表面には、ナノポア、ナノ粒子、またはビーズオンストリング状の微細構造が見られることが多く、強力な吸着能力、優れた濾過特性、バリア性、接着性、断熱性をもたらします。

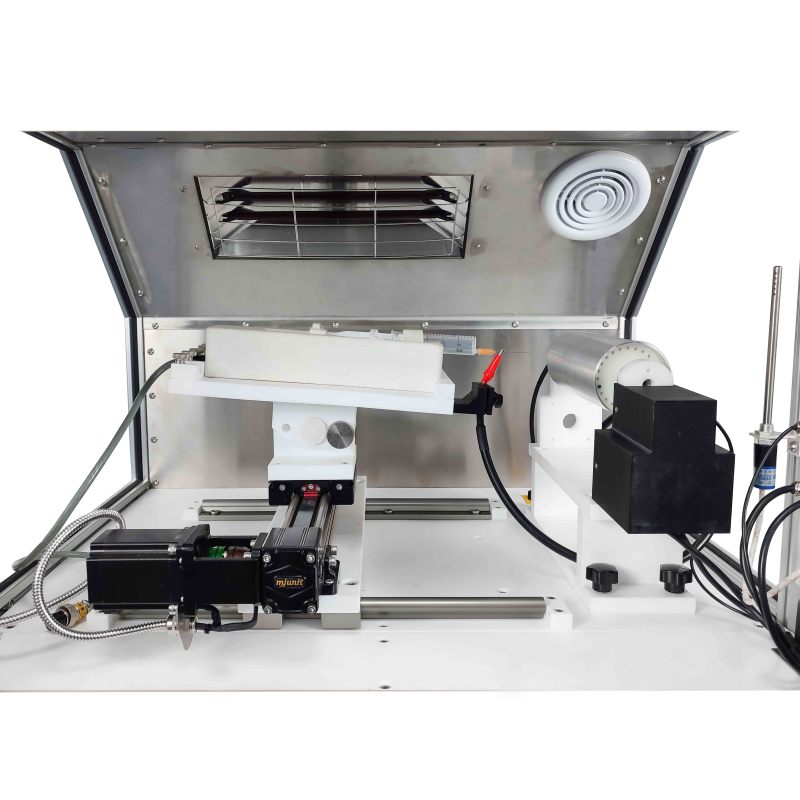

このシステムは、耐腐食性材料で構築された完全密閉型の紡糸チャンバーを備え、正負圧制御と排気システムを備えています。温度、流量、コレクター速度といった主要パラメータを精密に制御することで、繊維のドリフトを低減し、繊維の均一性を向上させることができます。幅広い紡糸口金、コレクター、シリンジポンプの選択肢をご用意しており、ナノポーラス表面、ナノ粒子修飾繊維、ビーズオンストリングナノ構造フィルムの製造など、様々な研究ニーズに対応します。この装置は、大学、研究機関、先端材料開発機関に最適です。
主な応用分野:
バイオポリマー、一般ポリマー、プレポリマーナノファイバーの製造、ポリマーブレンドナノファイバー、ナノ多孔性、ナノ粒子、またはビーズオンストリングナノ構造を備えた機能性表面およびフィルム。
主な特徴
1. 正負の高電圧を装備し、電圧は連続的に調整可能で正確な電圧を保証します。
2.機械全体が耐腐食性材料で作られています
3. 安定かつ均一なナノファイバー膜を作製できる
4. シャーシ内部に追加の電界干渉がなく、回転電圧が安定しており、ワイヤーがありません。
5. さまざまなノズルと糸コレクターをオプションで選択できます。
6. オプションのマルチチャンネルインジェクションポンプ（シングルチャンネル、デュアルチャンネル、5チャンネルなど）
7. 液体注入ポンプは電界紡糸用に特別に設計されており、通常の医療用注入ポンプの3倍の推力で高粘度液体にも使用できます。高圧作業環境に対応し、電界紡糸用の様々な液体の移送に適しています。
T技術的パラメータ

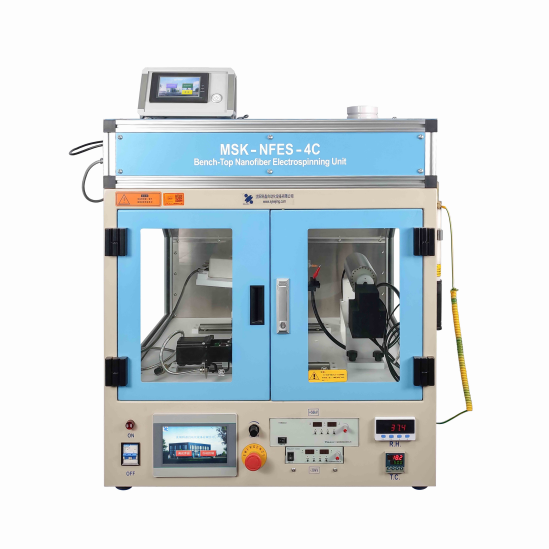

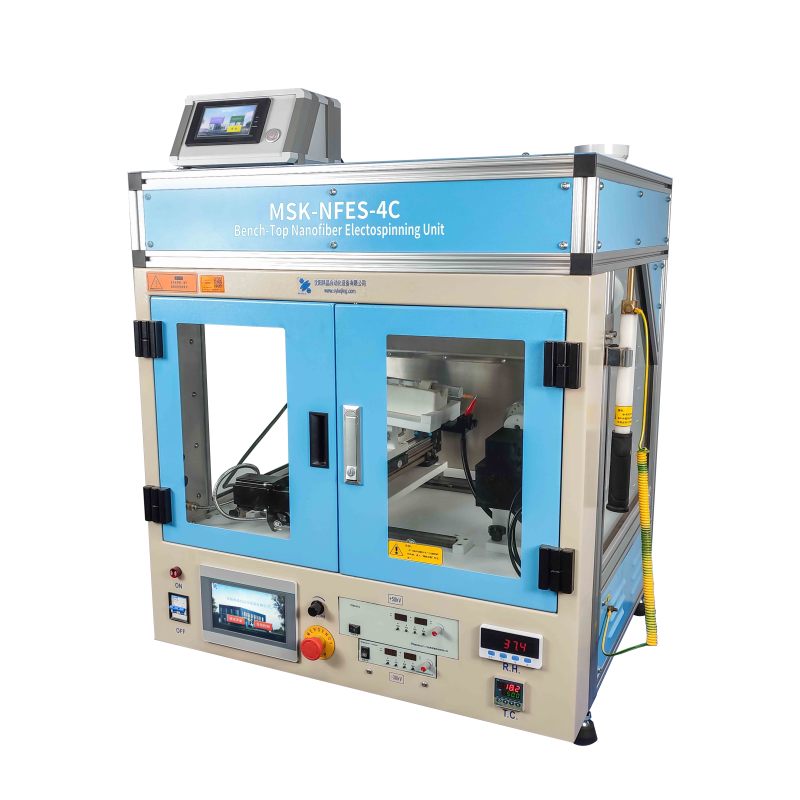

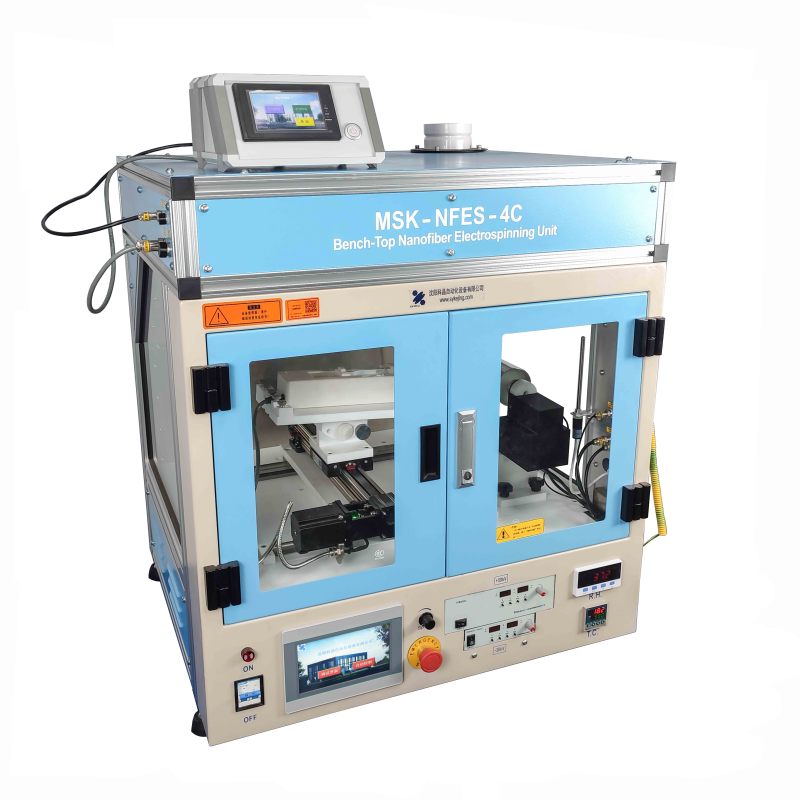

| 製品名 | MSK-NFES-4C ベンチトップ型エレクトロスピニングマシン/ユニット | ||
| 製品モデル | MSK-NFES-4C | ||
| インストール要件 | 1. 温度および湿度：10～85% RH（25℃、結露なし）、動作温度：5～45℃。 2. 環境：装置は強い振動源や腐食性ガスから離し、装置の周囲に少なくとも 200 んん のスペースを確保して設置する必要があります。 3. 給水：不要です。 4.電源：単相AC220V、50Hz、3ピンソケット、16A、信頼性の高い接地付き。 5. 空気供給：不要です。 6. 作業台：推奨サイズ：1000 × 800 × 550 んん、少なくとも180 kgを支えることができる頑丈なプラットフォーム上に設置します。 7. 換気：プロセス要件に応じて、装置を排気ダクトに接続できます。 | ||
| 技術仕様 | 本体 | 1. 電源入力：単相AC220V、50Hz、16A 2. 総電力：2350W 3.構造：アルミニウム合金フレーム+板金ハウジング 4. ノズルステージX軸移動：手動移動：有効移動量1～100 んん 5. ノズルステージY軸移動量： · チューニングインターフェース：有効移動量 1～280 んん · 自動制御：有効移動量 1～220 んん 6. Y軸電動速度：1～10 んん/s 7. ノズルステージの傾斜調整：手動微調整 | |
| 8.コレクターサイズ：Φ80 × 200 んん 9. コレクター回転速度 · 設定範囲：30～4400 回転数 ±100 回転数 |  | ||
| 10. 高電圧電源（正） · 最大電圧: +50 kV 高電圧電源（負） · 最大電圧: –30 kV 11. HV出力安定性：30分のウォームアップ後、8時間以上0.1%以上の安定性 12.電圧/電流表示精度： · 3桁表示 · 電圧精度: ±(0.5% + 1 桁) · 電流精度: ±(4% + 3桁) 13.加熱温度：室温～50℃ 14. 加熱電力：1800W 15. 結露・除湿出力：280W 16.排気口：Φ100 んん 17.制御システム：7インチタッチスクリーン+正/負HV電力制御+ ATインテリジェント温度コントローラ+湿度コントローラ | |||

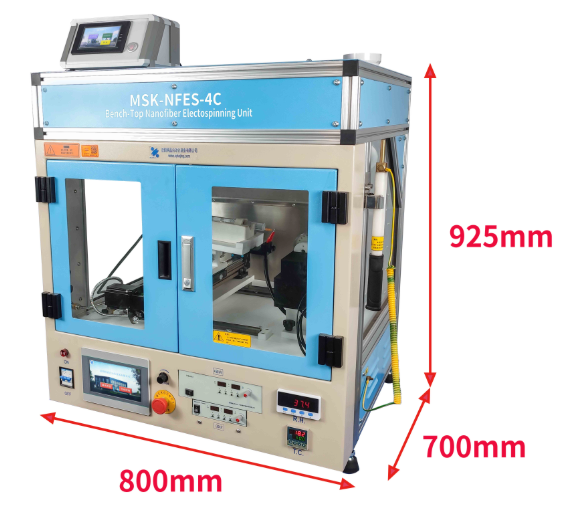

18. 製品仕様 · 外形寸法：800 × 700 × 925 んん · 総重量：140kg |  | ||
| シリンジポンプシステム | 1. ポンプ電源入力：DC24V（標準電源アダプタ：で AC100～240V 50/60Hz、外 DC24V 3.75A） 2. ポンプ電力：≤50 W 3. 射出速度：0.001～20 んん/分 4.微調整速度：0.001～10 んん/分 5. シリンジ径：0.04～30 んん 6. シリンジ容量 · 標準：20 mL 7. ストローク設定範囲：0.01～90 んん 8. 操作方法：4.3インチタッチスクリーン独立操作（本体との同期操作をサポート） 9. ポンプ寸法：250 × 65 × 50 んん | ||
| 注意事項 | 1. ご使用前に正しく配線してください。取扱説明書をよくお読みください。 2. デバイスを起動する前に、すべての配線が正しいことを確認します。 3. 制御インターフェースの照明、温度、排気スイッチをオンにして、ボックス内の照明、暖房、排気システムが正常に動作するかどうかを確認します。 4. 高圧電源の接続と点検。使用前に、高圧出力線とノズルが確実に接続されているか、極性が正しいかを確認してください。初めて電圧調整ボタンを使用する際は、反時計回りに回しきり、電源を入れた後、調整ボタンを時計回りに回して電圧を上げます。この時、ディスプレイには電圧と電流値がそれぞれ表示されます。 5. シリンジポンプのデバッグを行うときは、タッチスクリーンを使用してシリンジポンプが正常に動作しているかどうかをデバッグします。 6. 電界紡糸溶液を充填するときは、シリンジを使用して手動で溶液を充填します。 7. 電界紡糸運転中は、高圧直流電源を切断せずにボックスの扉を開けたり、電界紡糸口金の金属針に手で触れたりすることは厳禁です。高圧直流電源による人体への損傷を引き起こす可能性があります。電界紡糸の必要に応じて高圧直流電源を切断しない場合は、金属針を絶縁材で挟んで移動させる必要があります。 8. 電界紡糸機に異常が発生した場合は、直ちに高圧直流電源を切断し、専門技術者による点検を受けてください。トラブルシューティングが完了した後、正常な電界紡糸が可能になります。 9. 電圧を調整する際は、必要な電圧値まで時計回りにゆっくりと調整してください。電源を切る際は、電源電圧（回転）ボタンを反時計回りに最後まで（0の位置まで）回して電源を切ってください。 10. キャビネットの扉を開ける際は、高圧電源等の機器の動作を停止してください。電界紡糸ボックス内の注入ポンプ用の電界紡糸液を交換する際は、必ず高圧直流電源を先にオフにしてください。 11. サンプリング前に、放電棒をコレクターに接触させてサンプルに電荷を蓄積してください。人体安全のため、地面に放電してください。 12. この装置は、腐食性の強い溶液の電界紡糸には適していません。 | ||
標準アクセサリ
| いいえ。 | 名前 | 量 | 画像 |
| 1 | シリンジポンプ （注：シリンジポンプを追加購入できます。事前に営業にご相談ください。） | 1ユニット |  |
| 2 | ドロッパー | 2個 | |
| 3 | スライディングステージ付き回転ドラムコレクター | 1セット | |
| 4 | 排出ロッド | 1個 |
オプションアクセサリ
| いいえ。 | 名前 | 機能カテゴリ | 画像 | |
| 1 | シリンジポンプ (注: シリンジポンプは 1 つ追加購入できます。事前に営業部までお問い合わせください。) | オプション |  | |
| 2 | 電界紡糸スピナレット | 同軸紡糸口金 | オプション |  |
| サイドバイサイドスピナレット | オプション |  | ||
| 平行紡糸口金 | オプション |  | ||
マルチスピナレット （線形、円形、またはアレイ配置） | オプション |  | ||
| 3コア紡糸口金 | オプション |  | ||
| 2コアスピナレット | オプション |  | ||
| 3 | 電界紡糸コレクター | 平行電極コレクター |  | |
| ケージコレクター |  | |||
薄型シャフトコレクター （直径範囲：1～10 んん） |
| |||
| ディスクコレクター |  | |||
| 厚型ディスクコレクター |  | |||
| 磁気電極コレクター |
| |||
保証
1 年間限定の永久サポート（不適切な保管条件による錆びた部品は除く）
