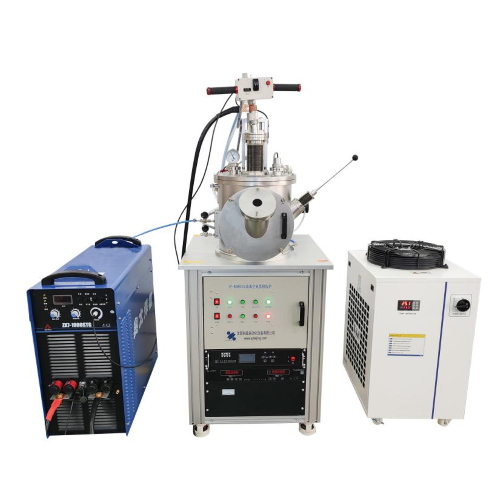

非消耗真空電気アーク溶解炉
1. 非消耗型真空アーク溶解炉は、タングステン針をアーク電極として使用します。タングステンは融点が非常に高く、アーク温度は最大3500℃に達します。
2. 非消耗真空アーク溶解炉はほぼすべての金属を溶解できます。
3. 非消耗真空アーク炉の運転中は、真空チャンバーの温度が高くなりすぎず、アーク電極と銅るつぼが溶けないように、循環水冷却器を使用して真空チャンバー、アーク電極、銅るつぼを冷却する必要があります。
- Shenyang Kejing
- 瀋陽、中国
- 22営業日
- 50セット
- 情報
非消耗真空アーク溶解炉の導入：
SP-MSM1000非消耗真空アーク溶解炉は、電磁撹拌、溶解、吸引鋳造、鋳造などの機能を備えた炉です。非消耗真空アーク溶解炉は、溶解鋳造だけでなく吸引鋳造も可能で、保護ガス雰囲気下で合金インゴットを反転させて複数回溶解することも可能です。非消耗真空アーク溶解炉は、様々な溶解実験方法を実現でき、次世代合金の探索に最適な溶解装置です。
真空非消耗電極アーク炉の利点：
1.真空非消耗電極アーク炉は前面開放構造を採用しており、サンプルの採取や配置に便利です。
2.真空非消耗電極アーク炉には前面観察窓が装備されており、アークの開始と溶融状態の観察に便利です。
3.非消耗真空アーク炉はマニピュレータ反転操作ロッドを採用しており、保護ガスを充填した状態でサンプルを反転することができます。
4.真空非消耗電極アーク炉の真空チャンバー、アーク始動電極、銅るつぼはすべて水で冷却されます。
5.大容量の非消耗真空アーク炉の真空チャンバーは、二重層水冷式 304 ステンレス鋼溶接キャビティを採用しており、真空度は 10-5Torr に達します。
6.大容量の非消耗真空アーク炉のアーク始動電極は、モーター駆動の制御昇降プラットフォームを採用しており、電極棒は電極棒ハンドルパネルのボタンを介して上下に移動し、電極棒は柔軟に回転します。
7. 銅るつぼに電磁攪拌システム（強磁性材料の製錬に適している）が装備されている場合は、さまざまなるつぼモジュールをカスタマイズできます。
大容量非消耗真空アーク炉の技術的パラメータ：
| 製品名 | SP-MSM1000 大容量非消耗真空アーク炉 | |
| 製品モデル | SP-MSM1000 | |
| 主なパラメータ | 高融点真空アーク炉の設置条件： 1.周囲温度：10℃～40℃。 2.相対湿度：75％以下。 3. 電源：AC380V、三相、50±0.5Hz、適切に接地する必要があります。 4. 装置電力：27kW未満（WS630溶接機1台あたりの装置電力合計）。500gを超えるサンプルを溶融するには、WS630溶接機2台が必要です。 5. 電源定格入力容量：24.5kVA、電源定格無負荷電圧：65V、電源標準動作電圧：34V。 電源電流調整範囲：20～630A（WS630溶接機1台あたりのパラメータ）。500gを超えるサンプルを溶融するには、WS630溶接機2台が必要です。 6.給水：水圧0.2MPa～0.4MPa、水温15℃～25℃。 70L/分（循環水クーラーより供給）（脱イオン水を推奨）。 7. ガス供給：真空チャンバーには高純度アルゴン（≧5N）を充填する必要があります。 アルゴンガスシリンダー（Ø6.35mmおよびØ6mmダブルフェルールコネクタ付き）をご自身で用意する必要があります。 8.換気装置：必須。 9. 機器周囲：環境は清浄であり、空気は清浄です。電気機器やその他の金属部品の表面を腐食させたり、金属間の電気伝導を引き起こしたりするような粉塵やガスがあってはなりません。 | |
真空チャンバー： 1. 304ステンレス鋼で溶接された二重層水冷チャンバー。 2.チャンバーサイズ：Φ400mm×H350mm、前面観察窓付き。 3. 真空度：10-6torr（分子ポンプ使用、冷却状態）。 4.アーク発生には高純度Arガス（≧5N）が必要です。 | ||
非消耗アーク始動電極：タングステン針（W）。 1.適用範囲：タングステン金属よりも融点の低い金属材料を溶かすのに使用できます。 2. 溶解温度：最高3500℃、ほぼすべての金属を溶かすことができます。
| ||
銅るつぼ： 最大溶融池の下に磁気撹拌機能を備えた溶解るつぼセットが含まれており、300gのサンプルを溶解できます。また、お客様のニーズに合わせて、対応するるつぼをカスタマイズすることも可能です。 以下はオプションのカスタマイズ部分です。 この炉は、さまざまなタイプのるつぼモジュールを使用してカスタマイズできます。 タイプ 1: 溶解モジュール、溶解量はカスタマイズ可能、最大は 500g (鉄で校正)。 タイプ2：真空吸引鋳造装置を備えた溶解吸引鋳造モジュール。 オプション吸引鋳造金型：φ10×75mm、φ8×75mm、φ6×75mmなど タイプ3：溶解鋳造モジュール、鋳型：φ20×80mm。
溶解モジュールと溶解吸引鋳造モジュール。
溶解・鋳造モジュール。 | ||
真空ポンプ。 分子ポンプシステム（機械ポンプを含む）は、溶融チャンバーの真空度を 10-5Torr まで達させることができます。
| ||
循環水チラー。 1. 循環水冷却装置（モデル KJ-6200）は、真空チャンバー、アーク電極、銅るつぼの水冷に使用されます。 2. オプション：溶解モジュールと鋳造モジュールを装備している場合は、鋳造モジュールを個別に冷却するために循環水クーラー（モデル KJ-5000）が必要です。
| ||
製品仕様（目安サイズ）： サイズ：800mm×1200mm×1800mm。 |  | |
大容量非消耗真空アーク炉の標準付属品：
| いいえ。 | 名前 | 数量 | 写真 |
| 1 | 本体（溶融るつぼ一式を含む、最大溶融プールの下に磁気撹拌機能付き、300gのサンプルを溶融可能） | 1ユニット |  |
| 2 | 溶接機 | 1セット |  |
| 3 | 分子ポンプシステム | 1セット | |
| 4 | VRDロータリーベーン機械ポンプと接続パイプ | 1セット |  |
| 5 | KJ-6200 循環水チラー | 1セット |  |
真空非消耗電極アーク炉のオプションアクセサリ：
| いいえ。 | 名前 | 機能カテゴリ | 写真 |
| 1 | KJ-5000 循環水チラー | 1ユニット | |
| 2 | 溶解るつぼ 400g、500gなど（鉄で校正済み）のサンプルを作製できますが、最大500g（鉄で校正済み）までです。現在、当実験では500g（鉄で校正済み）のサンプルしか溶解できません。 | （カスタムメイド） |   |
| 3 | 溶解吸引鋳造モジュール オプションの吸引鋳造金型：サイズφ2-10×75㎜オプション、他のサイズもカスタマイズ可能 | （カスタムメイド） |   |
| 4 | 溶解・鋳造モジュール 鋳型：φ20×80mm | （カスタムメイド） |  |
