3ターゲットプラズマスパッタリング装置

1. 3回転ターゲットプラズマスパッタリングコーターの入力電力：交流 220V 50/60Hz

2. 3回転ターゲットプラズマスパッタリングコーターのスパッタリング電流：0～40mA、調整可能

3. 電力: <1kW

4. 出力電圧：最大1680V DC

1. 材質：石英チャンバー

2. 寸法：外径166mm × 内径150mm × 150mm

3. シーリング：Oリングシール

4. ターゲットのプレスパッタリングを行うために、フランジカバーに手動操作可能なバッフルが取り付けられています。φ6.35 mmの圧縮継手が空気入口ポートとして機能し、入口パイプに接続します。手動エアブリードバルブを使用して、石英チャンバー内に空気を注入します。

5. ステンレススチールのメッシュカバーが石英チャンバー全体を覆い、プラズマを遮蔽します。

6. ハウジングの右側にあるマイクロ精密制御バルブを調整することで、石英チャンバーに入る作動ガスの流量を制御し、チャンバー内の真空レベルを調整します。

7. スパッタリング電流は、ハウジングの右側にあるポテンショメータを調整することによって制御されます。

1. 銅ターゲットは3つが標準です。

2.対象寸法：φ47×（0.1～3）mm厚。

3. その他の金属ターゲットも弊社よりご購入いただけますので、詳しくは弊社営業部までお問い合わせください。

4. ターゲットをプレスパッタリングするために、手動操作のバッフルが取り付けられています。

1. サンプルステージの高さを調整するためのサンプルステージサポートコラムのネジが付いた 50 んん 回転式サンプルステージ。

2.サンプルステージ回転角度：0/120/240度。

3.ターゲットとサンプルステージ間の距離は20～70mmの範囲で調整可能です。

4. サンプルステージはオプションで加熱でき、最高温度は 500°C です。

1.4" PLC 統合タッチスクリーン コントロール パネルは、真空、電流、およびサンプルのスパッタリング時間を制御します。

2. データロギング機能により、スパッタリング実行ごとに真空、電流、スパッタリング時間などのプロセスパラメータが記録されるため、顧客は簡単にデータにアクセスできます。

1. モデル: VRD-8

2. ポンプ速度：2.2 L/s

3. モーター出力：370W

4. 到達圧力：5 × 10-1 パ（無負荷時）。

5. 実際の圧力: ≤ 5 パ (寒冷条件下での機械ポンピング 20 分)。

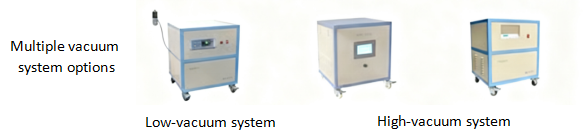

6. より高い真空度（10-5 トゥール 以上）が必要な場合は、国産または輸入の高真空ユニットを購入することもできます。

寸法: 460mm × 400mm × 500mm (長さ × 幅 × 高さ)

重量：約20kg

1. 所望の膜厚を達成するには複数回のスパッタリングサイクルが必要です。

2. スパッタリングを行う前に、スパッタリング ヘッド、ターゲット、サンプル、サンプル ステージが清潔であることを確認します。

3. 膜と基板間の良好な接着を確保するため、スパッタリング前に基板表面を洗浄してください。この洗浄には、当社の洗浄装置をご利用いただけます。

4. 本装置はグローブボックス（ArまたはN2雰囲気）内でのスパッタリングに使用できます。

1.チャンバー圧力は0.02MPa（相対圧力）を超えてはなりません。

2. ガスボンベ内の圧力が高いため、石英管にガスを導入する際には減圧弁の設置が必須です。安全確保のため、0.02MPa以下の圧力で操作することをお勧めします。より高精度で安全な操作のために、0.01MPa～0.1MPaの範囲で使用できる当社の減圧弁をご購入いただくことをお勧めします。

3. 可燃性、爆発性、または毒性ガスの使用は推奨しません。プロセスにおいて可燃性、爆発性、または毒性ガスを使用する必要がある場合は、適切な保護および防爆対策を実施してください。当社は、可燃性、爆発性、または毒性ガスの使用に起因するいかなる問題についても責任を負いません。
